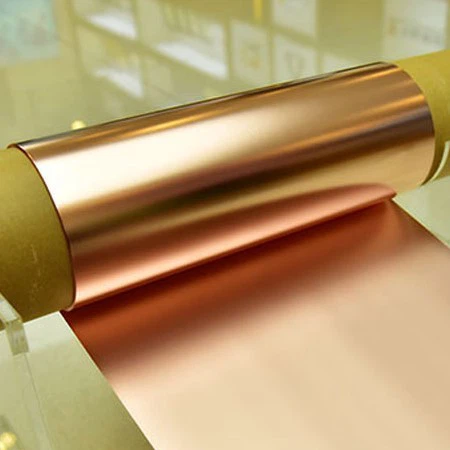

رقائق النحاس ورقائق النحاس المطلية بالجرافيت المستخدمة في بطارية الليثيوم أيون

تعد شركة HSMetal شركة مصنعة محترفة لرقائق النحاس ومواد البطاريات، ولها منشآت معدات إنتاج من الدرجة الأولى في الصين. تعد رقائق النحاس كهربائيًا (ED) ورقائق النحاس المدرفلة (RA) أحد منتجاتنا الرئيسية. بالإضافة إلى منتجات التمديد رقائق النحاس المطلية بالكربون لمواد بطاريات أيونات الليثيوم - وما إلى ذلك.



إن رقائق النحاس التحليلية ذات السمك الرفيع هي رقائق النحاس عالية الجودة. ويتراوح نطاق عرض المنتج من 100 مم إلى 1300 مم. يمكن للرقائق النحاسية تحسين كثافة الطاقة لبطاريات الليثيوم بشكل فعال وتتوافق مع الاتجاهات المستقبلية لتطوير أنظمة بطاريات طاقة مركبات الطاقة الجديدة - خفيفة الوزن.



تتميز رقائق النحاس الإلكتروليتية ببنية متماثلة في الجانب المزدوج. الكثافة قريبة من الكثافة النظرية للنحاس، ومظهر سطحي منخفض للغاية، واستطالة عالية وقوة شد وما إلى ذلك. وفي الوقت نفسه، كمجمع تيار سلبي لبطاريات الليثيوم، فإن رقائق النحاس الإلكتروليتية ذات الوجهين - تتمتع بمقاومة جيدة للتمدد البارد والحراري، مما يمكن أن يطيل عمر البطارية بشكل كبير.



بالإضافة إلى ذلك، تعد رقائق الراتينج المضمنة ورقائق النحاس الدقيقة المسام أيضًا منتجًا جديدًا تم تطويره من قبل شركتنا في العامين الماضيين. يرجى الاطلاع على المعلومات التقنية المرفقة حول رقائق النحاس الدقيقة المسامية للرجوع إليها أيضًا.







1. رقائق النحاس كهربائيا (ED)

فئة		الوزن لكل وحدة المساحة (g/m2)	قوة الشد (كجم/مم2)		استطالة(٪)		خشونة (ميكرومتر)		مقاومة الأكسدة لدرجات الحرارة العالية
			درجة الحرارة العادية	180 درجة	درجة الحرارة العادية	180 درجة	سطح أملس (رع)	سطح غير لامع (رز)
6μm	رقائق النحاس ذات قوة الشد العالية	50-55	أكبر من أو يساوي 45	/	أكبر من أو يساوي 2.0	/	أقل من أو يساوي 0.43	1.0-3.0	لا يتغير لون الأكسدة تحت درجة حرارة ثابتة (145 درجة / 15 درجة دقيقة)، وفقًا لمعايير الصناعة الوطنية 《SJ/T11483-2014 رقائق النحاس السريعة المودعة بالكهرباء لبطارية أيون الليثيوم
	رقائق نحاسية لامعة مزدوجة الجوانب	50-55	أكبر من أو يساوي 30	/	أكبر من أو يساوي 3.0	/	أقل من أو يساوي 0.43	1.0-3.0
8μm	رقائق النحاس ذات قوة الشد العالية	70-75	أكبر من أو يساوي 45	/	أكبر من أو يساوي 2.5	/	أقل من أو يساوي 0.43	1.0-3.0
	رقائق نحاسية لامعة مزدوجة الجوانب	70-75	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 5.0	أكبر من أو يساوي 3.0	أقل من أو يساوي 0.43	1.0-3.0
9μm	رقائق النحاس ذات قوة الشد العالية	85-90	أكبر من أو يساوي 45	/	أكبر من أو يساوي 3.0	/	أقل من أو يساوي 0.43	1.0-3.0
	رقائق نحاسية لامعة مزدوجة الجوانب	85-90	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 5.0	أكبر من أو يساوي 3.0	أقل من أو يساوي 0.43	1.0-3.0
10μm	رقائق النحاس ذات قوة الشد العالية	85-90	أكبر من أو يساوي 25	أكبر من أو يساوي 15	أكبر من أو يساوي 2.5	أكبر من أو يساوي 2.0	/	/
	رقائق النحاس ذات الخشونة المفردة/المزدوجة الجوانب	95-100	أكبر من أو يساوي 25	أكبر من أو يساوي 15	أكبر من أو يساوي 2.5	أكبر من أو يساوي 2.0	/	/
	رقائق النحاس ذات خشونة مزدوجة الجوانب	95-100	أكبر من أو يساوي 25	/	أكبر من أو يساوي 3.0	/	/	/
12μm	رقائق النحاس ذات قوة الشد العالية	100-105	أكبر من أو يساوي 45	/	أكبر من أو يساوي 4.0	/	أقل من أو يساوي 0.43	أقل من أو يساوي 5.1
	رقائق نحاسية لامعة مزدوجة الجوانب	100-105	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 5.0	أكبر من أو يساوي 3.0	أقل من أو يساوي 0.43	1.0-3.0
	رقائق النحاس ذات الخشونة المفردة/المزدوجة الجوانب	105-110	أكبر من أو يساوي 25	أكبر من أو يساوي 15	أكبر من أو يساوي 2.5	أكبر من أو يساوي 2.0	/	/
15μm	رقائق النحاس ذات خشونة مزدوجة الجوانب	105-110	أكبر من أو يساوي 25	/	أكبر من أو يساوي 3.0	/	/	/
	رقائق النحاس ذات قوة الشد العالية	128-133	أكبر من أو يساوي 45	/	أكبر من أو يساوي 4.0	/	أقل من أو يساوي 0.43	أقل من أو يساوي 5.1
	رقائق نحاسية لامعة مزدوجة الجوانب	128-133	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 6.0	أكبر من أو يساوي 3.0	أقل من أو يساوي 0.43	1.0-3.0
18μm	رقائق النحاس ذات قوة الشد العالية	157-163	أكبر من أو يساوي 45	/	أكبر من أو يساوي 5.0	/	أقل من أو يساوي 0.43	أقل من أو يساوي 5.1
	رقائق نحاسية لامعة مزدوجة الجوانب	157-163	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 8.0	أكبر من أو يساوي 2.0	أقل من أو يساوي 0.43	1.0-3.0
20μm	رقائق النحاس ذات الخشونة المفردة/المزدوجة الجوانب	120-125	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 5.0	أكبر من أو يساوي 3.0	/	/
	رقائق النحاس ذات قوة الشد العالية	175-181	أكبر من أو يساوي 45	/	أكبر من أو يساوي 5.0	/	أقل من أو يساوي 0.43	أقل من أو يساوي 5.1
	رقائق نحاسية لامعة مزدوجة الجوانب	175-181	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 8.0	أكبر من أو يساوي 3.0	أقل من أو يساوي 0.43	1.0-3.0
25μm	رقائق نحاسية لامعة مزدوجة الجوانب	220-225	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 8.0	أكبر من أو يساوي 4.0	أقل من أو يساوي 0.43	1.0-3.0
30μm	رقائق نحاسية لامعة مزدوجة الجوانب	265-270	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 9.0	أكبر من أو يساوي 5.0	أقل من أو يساوي 0.43	1.0-3.0
35μm	رقائق نحاسية لامعة مزدوجة الجوانب	285-290	أكبر من أو يساوي 30	أكبر من أو يساوي 20	أكبر من أو يساوي 9.0	أكبر من أو يساوي 5.0	أقل من أو يساوي 0.43	1.0-3.0



2. رقائق النحاس المدرفلة (RA)

تصنيف			وحدة	6μm	9μm	12μm	18μm	35μm	50μm	70μm
1	نقاء النحاس (الدرجة: C1100)		%	الحد الأدنى 99.97
2	التسامح سمك		μm	±0.1	±0.2	±0.3	±0.4	±0.5	±0.8	±1.0
3	قوة الشد	صعب (ح)	ن/مم²	420-450	420-450	440-470	450-480	440-460	420-450	380-410
		لينة (س)		160-180	160-180	160-180	170-190	180-210	200-220	210-240
4	معدل الاستطالة	صعب (ح)	%	1.0-1.1	1.0-1.2	1.0-1.2	1.1-1.4	1.1-1.4	1.1-1.5	1.2-1.8
		لينة (س)		أكبر من أو يساوي 6	أكبر من أو يساوي 7	أكبر من أو يساوي 7	أكبر من أو يساوي 8	أكبر من أو يساوي 11	أكبر من أو يساوي 13	أكبر من أو يساوي 20
5	خشونة السطح		μm	ماكس.0.2
6	جودة السطح			لا يوجد تجاعيد، لا اختلاف في اللون، لا خدش، لا حفرة أو نقطة بارزة
7	حالة التخزين			درجة الحرارة أقل من أو تساوي 25 درجة، الرطوبة النسبية أقل من أو تساوي 60%، 180 يومًا







مخطط تدفق عملية الإنتاج







قم بمراجعة رقائق النحاس عبرالكلمة الصغيرة

اتصل الآن

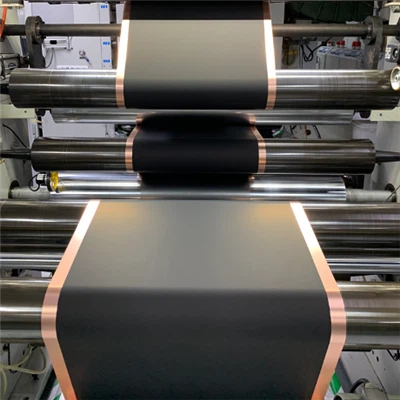

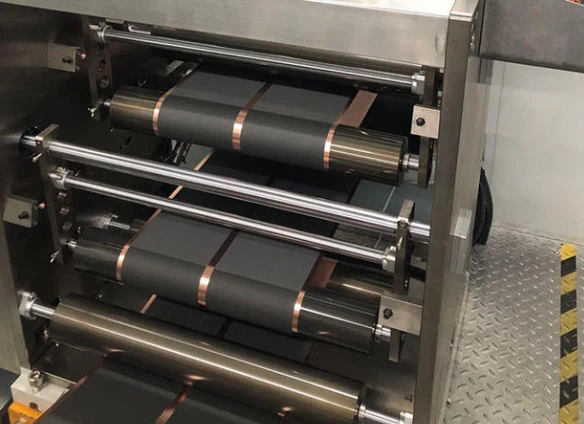

رقائق الطلاء الموصلة عبارة عن مادة مركبة متخصصة تم تصميمها لتطبيقات بطاريات أيون الليثيوم-، وخاصة كمجمع للتيار السالب. تجمع هذه المادة المتقدمة بين -رقائق النحاس المدلفن كهربائيًا أو عالية النقاء التي يقل سمكها عن 15 ميكرومتر أو (-رقائق الألومنيوم المدرفلة عالية النقاء<50µm)with a precisely formulated conductive coating. The coating consists of a carefully balanced mixture of carbon-based conductive materials - including carbon nanotubes, graphene, conductive carbon black, and graphite - uniformly applied to both surfaces using specialized adhesive technology. Unlike its aluminum counterpart used in positive electrodes, this copper-based variant is specifically designed for anode applications. As an integral component within the battery cell, it must meet exceptionally demanding performance requirements. The material demonstrates outstanding durability when exposed to electrolytes over extended periods, maintains superior surface contact characteristics, and delivers exceptional interfacial conductivity. Additionally, it's engineered to withstand the mechanical stresses that occur during repeated charge-discharge cycles, ensuring reliable performance throughout the battery's operational lifespan.



المعلمات التقنية

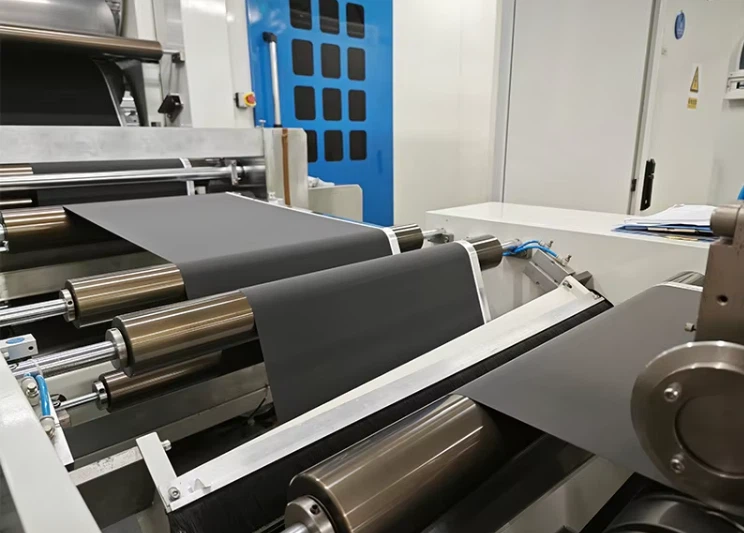

رقائق النحاس المطلية بالكربون		رقائق الألومنيوم المطلية بالكربون
المقاومة السطحية	< 30 ohms per 25um^2	طلاء مزدوج الجانب	بسمك 1 ميكرون لكل جانب
المظهر	طلاء مزدوج الجوانب بسمك 1 ميكرون لكل جانب	كثافة	0.5 g/m2
كثافة	0.54 g/m2	المقاومة السطحية	< 30 ohms per 25um2
نقاء النحاس	> 99.9%	بيندر	مادة لاصقة أكريليت معدلة (ذات أساس مائي)
سمك النحاس	9um	الركيزة من رقائق الألومنيوم	النقاء > 99.9% السُمك: 16 ميكرون
عرض الطلاء	يصل إلى 239 ملم	حزمة للمبيعات	1.0 كجم/لفة (يتم شحنها في كيس مفرغ)
العرض الإجمالي	280 ملم	عرض المغلفة	200 ملم
سمك الكلي	11um	العرض الإجمالي	260 ملم الركيزة الكاثود
حزمة للمبيعات	يتم شحنها في كيس الفراغ	سمك الكلي	18 أم





1. هيكل المنتج



يبدو أن تقنية الطبقة التمهيدية لرقائق النحاس المطلية بالكربون - (CCF) تعالج التحديات الحرجة في أنودات بطارية أيون الليثيوم - (LIB)، خاصة في تحسين الاتصال البيني، وتقليل الضغط الناتج عن تمدد المواد النشطة، وحماية المجمعات الحالية.





2. طريقة العمل







رقائق النحاس ورقائق النحاس المطلية بالجرافيت تستخدم بشكل جيد في بطارية الليثيوم، والمعدات الكهربائية الفائقة، والمعدات الكهربائية الصوديوم، والسيارات، ومخزن الطاقة وما إلى ذلك.



















تعليقات من العملاء برقائق النحاس المطلية بالجرافيت

نحن ملتزمون بتلبية الاحتياجات المختلفة لعملائنا. وبعد اختبار عينات مختلفة، اختار العملاء في تايلاند الرقائق المطلية بالكربون المناسبة لبطارياتهم.





س1: ما هو الفرق الأساسي في التصنيع بين رقائق النحاس الإلكتروليتية ورقائق النحاس المدرفلة؟

ج: الفرق على النحو التالي:

• رقائق التحليل الكهربائي (ED): يتم إنتاجها عن طريق ترسيب أيونات النحاس كهربائيًا من محلول على أسطوانة تيتانيوم دوارة. الجانب المواجه للطبل أملس (لامع)، بينما الجانب الآخر خشن (غير لامع).
• الرقائق المدرفلة (RA): يتم إنتاجها عن طريق تمرير سبيكة نحاس بشكل متكرر من خلال مصانع الدرفلة تحت ضغط عالٍ (مثل صنع عجينة المعكرونة). يؤدي هذا العمل-إلى تصلب النحاس واستطالته.



س 2: ما هي السماكات المتوفرة لرقائق النحاس الإلكتروليتية ورقائق النحاس المدرفلة؟

ج: سمك كل من 2 على النحو التالي:

ED: رقيق جدًا (6 ميكرومتر لأيون Li-) إلى ثقيل (210 ميكرومتر لمركبات ثنائي الفينيل متعدد الكلور للطاقة).

RA: رفيع عادةً (12 ميكرومتر إلى 70 ميكرومتر). RA السميك جدًا مكلف وغير شائع.



س3 ما هو رقائق RA "المُلدنة"؟

ج: التلدين عبارة عن معالجة حرارية تعمل على تليين رقائق RA، مما يجعلها أكثر مرونة. "Annealed RA" هو المعيار الذهبي للدوائر الديناميكية المرنة (على سبيل المثال، رؤوس الطابعة، وثنيات القرص الصلب).



س 4: ما هو رقائق النحاس المطلية بالجرافيت؟

ج: رقائق النحاس المطلية بالجرافيت هي مادة القطب السالب القياسية (الأنود) الموجودة في بطارية أيون الليثيوم-. وتتكون من رقاقة نحاسية رقيقة (عادةً 6-10 ميكرومتر) تعمل كمجمع التيار، ومغطاة على أحد الجانبين أو كليهما بملاط من الجرافيت، ومواد مضافة موصلة، ورابط بوليمر.



س5: ما الفرق بين الطلاء الأحادي -الجانب والمزدوج-؟

ج:أحادي-الجانب: يتم طلاء الجرافيت على جانب واحد فقط من رقائق النحاس. يستخدم بشكل أساسي للخلايا المعدنية (نصف-خلايا) للاختبار أو للأقطاب الكهربائية العلوية/السفلية في تكوين خلية مكدسة.

مزدوج-الجوانب: يتم طلاء الجرافيت على كلا الجانبين. يستخدم للخلايا المنشورية والأسطوانية التجارية لزيادة كثافة الطاقة إلى أقصى حد من خلال الاستفادة من كلا وجهي المجمع الحالي.



س6:هل تستخدم جميع بطاريات الليثيوم-أيون الجرافيت-رقائق النحاس المطلية؟

ج: نعم، تستخدم الغالبية العظمى من بطاريات أيون الليثيوم-المتوفرة تجاريًا رقائق النحاس المطلية بالجرافيت-كالقطب السالب (الأنود). أصبح الجمع بين مجمع التيار النحاسي والمواد النشطة المعتمدة على الجرافيت-هو المعيار الصناعي منذ طرح بطاريات الليثيوم-أيون تجاريًا لأول مرة بواسطة شركة Sony في عام 1991.



س7: ماذا عن بطاريات LFP (ليثيوم فوسفات الحديد)؟

ج: نعم، تستخدم بطاريات LFP أيضًا رقائق النحاس المطلية بالجرافيت.

لا يزال أنود بطارية LFP عبارة عن جرافيت على رقائق النحاس. تشير تسمية "LFP" فقط إلى مادة الكاثود (LiFePO₄). يظل الأنود مغطى بالجرافيت-برقائق النحاس بغض النظر عن كيمياء الكاثود.

الأمر نفسه ينطبق على كيمياء الكاثود الأخرى:

• NMC (أكسيد الكوبالت والنيكل الليثيوم والمنغنيز)
• NCA (أكسيد الألومنيوم والنيكل الليثيوم والكوبالت)
• LCO (أكسيد كوبالت الليثيوم، المستخدم في الهواتف/أجهزة الكمبيوتر المحمولة)

وتستخدم جميعها أنودات-أنودات من رقائق النحاس المطلية بالجرافيت.



س8: ماذا عن بطاريات الليثيوم-"المائية" أو "المائية" أو "المائية"؟

ج:توجد أبحاث حول بطاريات الليثيوم-أيون المائية التي تستخدم الجرافيت الكاره للماء-المغطى برقائق النحاس. يمنع الطلاء الكاره للماء (طارد الماء -) المنحل بالكهرباء المعتمد على الماء - من تحطيم أنود الجرافيت. ومع ذلك، فهذه منتجات مختبرية حاليًا، وليست بطاريات متاحة تجاريًا.
